ジャバラメーカーです。日本全国対応!ジャバラ製造の事ならお任せ下さい!


角型ジャバラ(角型蛇腹製造)

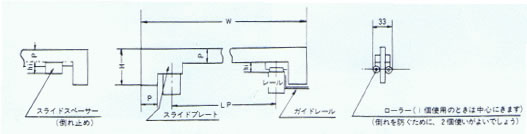

・レール二ツ掛けジャバラ

角型蛇腹 角型ジャバラ レール二つ掛けジャバラ ジャバラ専門店 ジャバラ加工

MAX=l st+MIN l st=1Bst×B MIN=1Bmin×B MAX=max×B MIN=min×B

※ローラー付きの時は、hi=35以上、スライドスペーサーの時は、hi=17以上

トグル方式のほかにスライドプレート、スライドローラー、スライドスペーサー式があります。


・二ツ掛け標準ジャバラ寸法表(MAX・MIN)



ジャバラピッチ

(P)



山数

スライドプレート
スライドローラー

スライド

スペーサー付き



1B

min

1B

max

ローラー1個

ローラー2個



max

1B

min

1B

max

1B

min

min

min

max

15
6
23
108
23
34
108
26
108
200以下
20
6
26
150
26
34
150
26
150
350以下
25
6
26
180
26
34
180
26
180
500以下
30
6
26
216
26
34
216
26
216
800以下
35
6
29
252
29
36
252
29
252
900以下
49
6
29
288
29
36
288
29
288
*レール二ツ掛けジャバラは、レールの上面を利用すると、レール上面が痛むおそれがあるので、別にガイドレールを作ることをおすすめします。

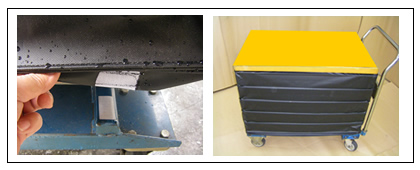

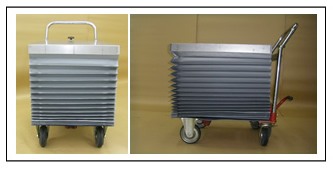

・テーブルリフト用ジャバラ

角型蛇腹 角型ジャバラ テーブルリフト用ジャバラ

Pの分についてテーブルの内側に入るか、外に出るか、ご注文の際にご指示ください。

−安全基準がきびしくなっています。危険防止のためにリフト用ジャバラのご利用をおすすめします。

ジャバラ・蛇腹の事ならTLK!見積無料です 丸型ジャバラ 角型ジャバラ テレスコカバー

<蛇腹制作用図面一覧>
丸ジャバラホースバンドフランジ仕様 丸ジャバラホースバンド止め
丸ジャバラ取付フランジ型 コの字型折りジャバラ(1)
コの字型折りジャバラ(2) 平ジャバラ(一般タイプ)
巻き取りカバー カバー有り(1) 巻き取りカバー BOX型(2)
巻き取りカバー カバー無し(3) ロールシート(シングル)
ロールシート(ダブル) キャスター付ハンドリフト用ジャバラ
テーブルリフター(固定式)4面ジャバラ テーブルリフター(固定式)3面ジャバラ

蛇腹(ジャバラ)の事なら何でもお気軽にお問い合わせくださいませ。



ジャバラ制作上のご不明な点などございましたらお気軽にお問い合わせ下さいませ。
